Tyden 2: 2D design a vyřezávání

První úloha: modelovaní a vyroba nalepek

Prvním úkolém druhého tydne bylo seznamení s tvorbou nalepek různých tvarů pomoci specifických nastrojů. Mou volbou byl malý sticker na notebook. I když není barevný, on neměl uplně jednoduchý tvar, což mohlo způsobit různe komplikace během konaní procesu vyřezaváni. Design obsahoval hodně tenkých časti, které mohlí se neuřiznout spravně atd.

Pomoci ilustratoru obrazek byl trochu upraven na vhodný pro mně tvar

Pak na nastroji obrazek byl vyřezán na vinilové folii

Po oddělení nalepky od lepicího povrchu se mi zůstal krasný sticker, ktery ja ted mám na svém notebooku. Samostatá vyroba může byt nejen užitečnou, ale i krasnou

Druhá úloha: modelovaní parametrických objektu a prace s laserem

Druhým úkolem bylo vyrobit nejaký parametrický objekt, který pak pomoci lazerového vyřezavaní ja jsem prevedl na skutečnou skladačku

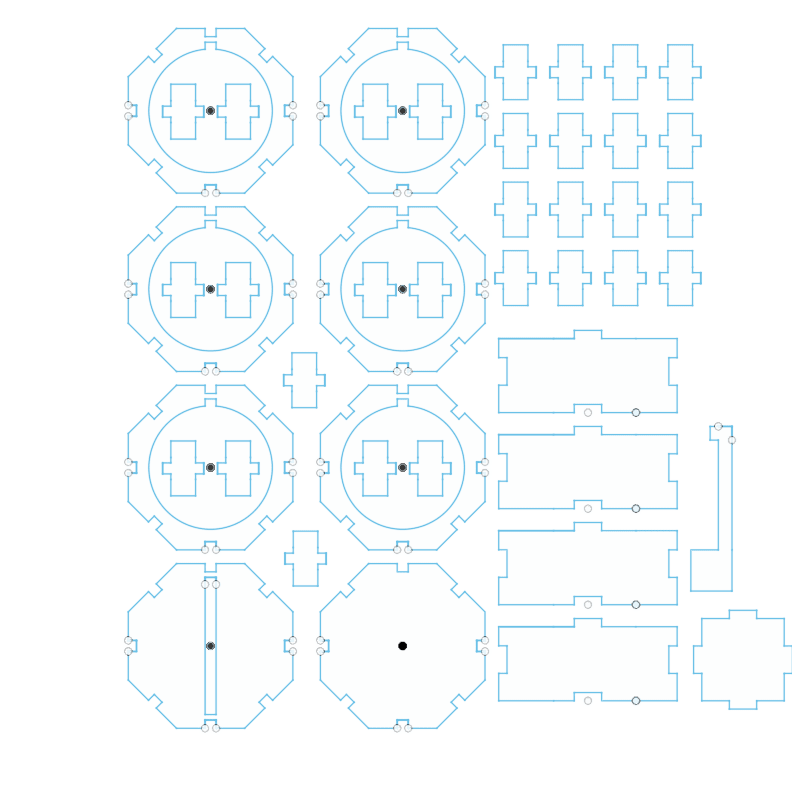

Od začatku ja jsem musel namodelovat tento objekt v programu Fusion360, kde jsem mohl uvadět parametrické rozměry součastek, aby nedošlo k chybám při sestavení

Takový model mi výšel po modelovaní, poprvé asi nejde uvidět co z toho bude, ale doufám, že to se vám bude libit

Po vyřezavaní ja jsem dostal sadu součastek, které jsem musel spojit dohromady. Rychle jsem zjistil, že nepočital jsem se s šiřkou laseru, a proto moje součastky se spolu bohužel nederželi. Ale nebylo to tak hnusné, a proto jsem vyřešil tento problem termickým lepidlem

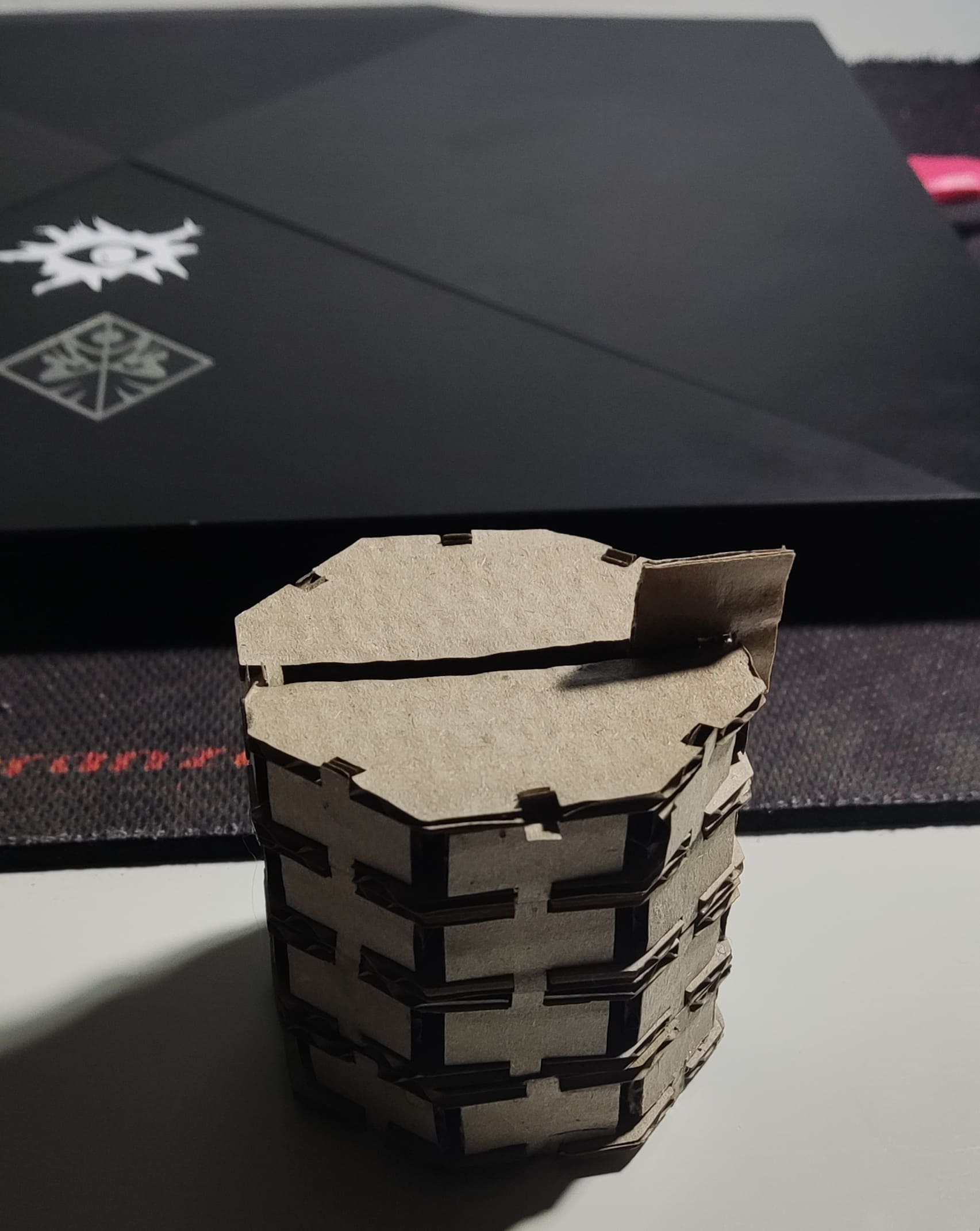

Vysledným produktem stalá taková krabice, ktera pomoci kliče se může zavřit na nejaké 4čiselné heslo

Poznamky na příště

Při vyřezavaní vinylu vždy davejte pozor na "dvojite vektory", může to vest k odlepení nalepky od lepicího povrchu, cimž si určitě nezjednodušite život

Ohledně laserového vyřezavaní doporučuju nezapomenout na parametry laserového paprsku a určitě použivat parametrické rozměry během modelovaní. NEZAPOMEŇTE NA BEZPEČNOSTNÍ NORMY
